Gitterrostbefestigungen

ARNELL Gitterrostbefestigungen schaffen zuverlässig und sicher die richtige Verbindung von Gitterrost zur Tragkonstruktion. Unsere Produkte unterstützen weltweit Kunden im Metallbau, Maschinen- und Anlagenbau und Baugewerbe.

Gitterroste aus Stahl, Aluminium oder GFK müssen gegen Verschieben in Tragrichtung gesichert sein. In Bereichen, in denen Absturzgefahr besteht ist eine Sicherung gegen Abheben der Roste zusätzlich nötig (Sicherheitsbefestigungen). Dabei müssen die Gitterrostbefestigungen auch beim Lösen der Verschraubung gegen ein Abrutschen von Auflager abgesichert sein.

Das Befestigen von Gitterrosten kann durch Klemmen oder Direktverschrauben erfolgen. In der Auswahl feuerverzinkter, pulverbeschichteter oder aus Edelstahl hergestellter Gitterrostbefestigungen ist die richtige Kombination der Befestigungselemente gewährleistet.

Um die fachlich richtige Auswahl für eine sichere Gitterrost Befestigung zu treffen, beraten wir Sie gern in Abgleich der statischen Gegebenheiten, dem Einsatzzweck und dem verwendeten Gitterrost.

Filter
Hakenschraube Typ U 100, M8, feuerverzinkt
Die Hakenschraube Typ U100 hat folgende Maße: L= 110 mm / B = 64 mm, passend für UPE100 Stahlträger.Die ARNELL Hakenschraube Typ U100 bietet einen weiten Einsatzbereich zur Befestigung von Gitterrosten am U Profil, UPE Profil, U Stahl, Vierkantrohr und Rechteckrohr gegen Verschieben oder Abheben.Relevante Maße für die Auswahl der Hakenschraube sind das Längenmaß (L) und das Breiteninnenmaß (B).Wir empfehlen die Auswahl so zu treffen, dass das Längenmaß (L) ca. 10 mm in die Höhe des Gitterrostes eingreift. Das Breiteninnenmaß sollte so gewählt werden, dass zum Breitenmaß des Stahlträgers ca. +9 mm addiert werden.

1,99 €*
HAKENSCHRAUBE Typ U 100, M8, galvanisch verzinkt
Die Hakenschraube Typ U100 hat folgende Maße: L= 110 mm / B = 64 mm, passend für UPE100 Stahlträger.Die ARNELL Hakenschraube Typ U100 bietet einen weiten Einsatzbereich zur Befestigung von Gitterrosten am U Profil, UPE Profil, U Stahl, Vierkantrohr und Rechteckrohr gegen Verschieben oder Abheben.Relevante Maße für die Auswahl der Hakenschraube sind das Längenmaß (L) und das Breiteninnenmaß (B).Wir empfehlen die Auswahl so zu treffen, dass das Längenmaß (L) ca. 10 mm in die Höhe des Gitterrostes eingreift. Das Breiteninnenmaß sollte so gewählt werden, dass zum Breitenmaß des Stahlträgers ca. +9 mm addiert werden.

2,18 €*
HAKENSCHRAUBE Typ U 60, M8, galvanisch verzinkt
Die Hakenschraube Typ U60 hat folgende Maße: L= 70 mm / B = 56 mm. Die ARNELL Hakenschrauben Typ U bieten einen weiten Einsatzbereich zur Befestigung an Stahlträgern, Vierkantrohr und U Profile gegen Verschieben oder Abheben gesichert werden sollen.Relevante Maße für die Auswahl der Hakenschraube sind das Längenmaß (L) und das Breiteninnenmaß (B).Wir empfehlen die Auswahl so zu treffen, dass das Längenmaß (L) ca. 10 mm in die Höhe des Gitterrostes eingreift. Das Breiteninnenmaß sollte so gewählt werden, dass zum Breitenmaß des Stahlträgers ca. +9 mm addiert werden.

2,09 €*
HALTEFLANSCH HILTI X-MGR M60
Befestigungssatz für Maschenteilung 33/34 mm Füllstabsweite mindestens 26 mm Verwendung bis Rosthöhe 40 mm feuerverzinkt Befestigungssatz bestehend aus: HILTI X-MGR HalteflanschZylinderkopfschraube DIN 912 M8x60, feuerverzinkt Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Inhalt: 1 Stück

551,88 €* / 100 Stück
J-Haken, M8x50, feuerverzinkt
Hakenschraube Typ J-Haken, M8x50, feuerverzinkt

Inhalt: 1 Stück

118,00 €* / 100 Stück
J-Haken, M8x60, geomet
Hakenschraube Typ J-Haken, M8x60, geomet beschichtet

Inhalt: 1 Stück

118,00 €* / 100 Stück
J-Haken, M8x70, geomet
Hakenschraube Typ J-Haken, M8x70, geomet beschichtet

Inhalt: 1 Stück

118,00 €* / 100 Stück
J-Haken, M8x80, geomet
Hakenschraube Typ J-Haken, M8x80, geomet beschichtet

Inhalt: 1 Stück

118,00 €* / 100 Stück

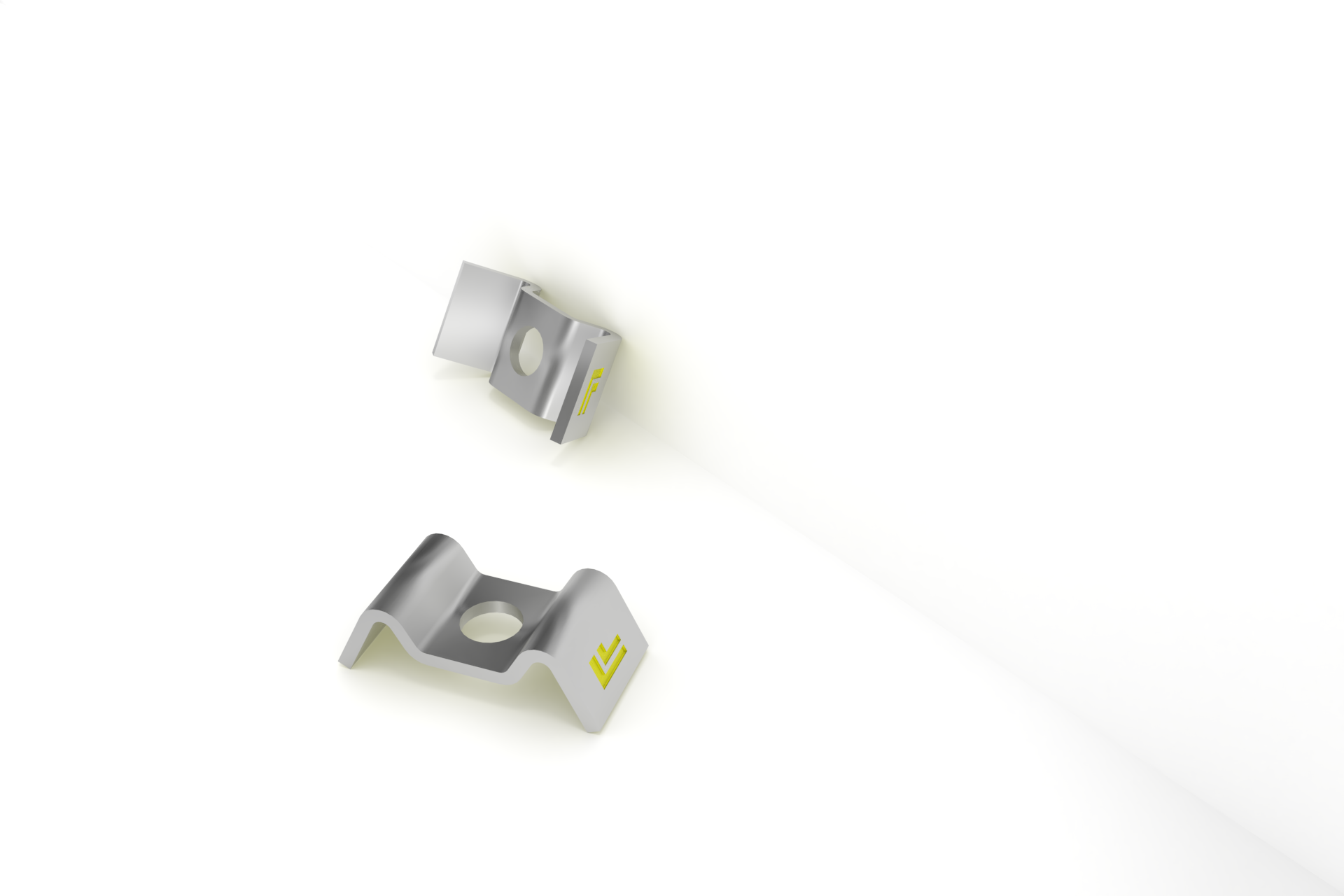

OBERTEIL 1, Edelstahl 1.4301
Klammeroberteil für Maschenteilung 22 mm Füllstabsweite mindestens 19 mm Verwendung von Zylinderschrauben DIN 84 M8 bei Montage Edelstahl 1.4301 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Inhalt: 1 Stück

262,58 €* / 1000 Stück
OBERTEIL 1, Edelstahl 1.4404
Klammeroberteil für Maschenteilung 22 mm Füllstabsweite mindestens 19 mm Verwendung von Zylinderschrauben DIN 84 M8 bei Montage Edelstahl 1.4404 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Inhalt: 1 Stück

339,63 €* / 1000 Stück
OBERTEIL 1, feuerverzinkt
Klammeroberteil für Maschenteilung 22 mm Füllstabsweite mindestens 19 mm Verwendung von Zylinderschrauben DIN 84 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Inhalt: 1 Stück

93,09 €* / 1000 Stück

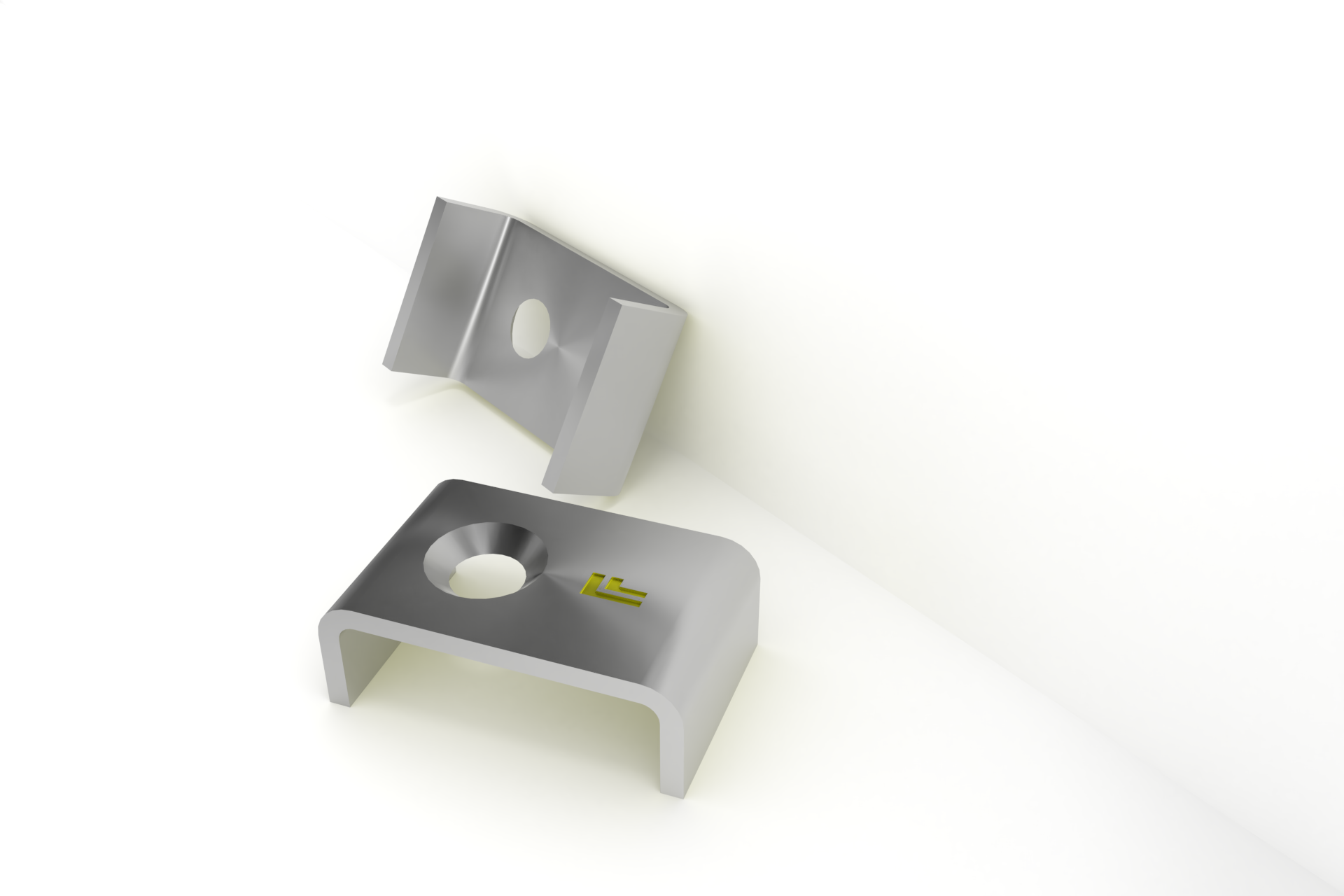

OBERTEIL 11 für Offshore Roste, feuerverzinkt
Klammeroberteil für Offshore Roste Maschenteilung 34 mm Füllstabsweite mindestens 31 mm Verwendung von Senkschrauben DIN 963 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Inhalt: 1 Stück

291,84 €* / 1000 Stück

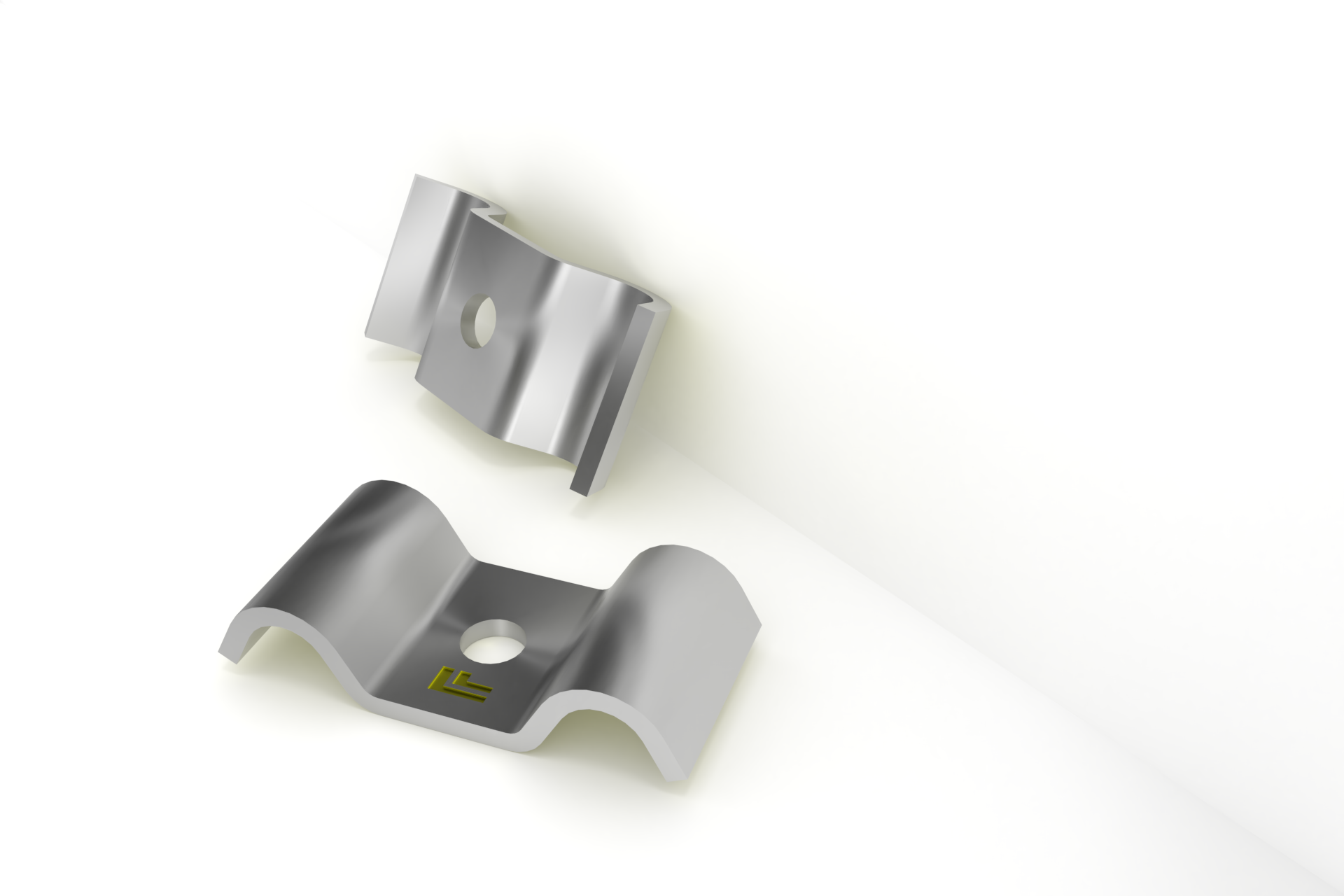

OBERTEIL 13, feuerverzinkt
Klammeroberteil für Maschenteilung 41/44/45 mm Füllstabsweite mindestens 31 mm Verwendung von Sechskantschrauben DIN 933 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Inhalt: 1 Stück

300,39 €* / 1000 Stück

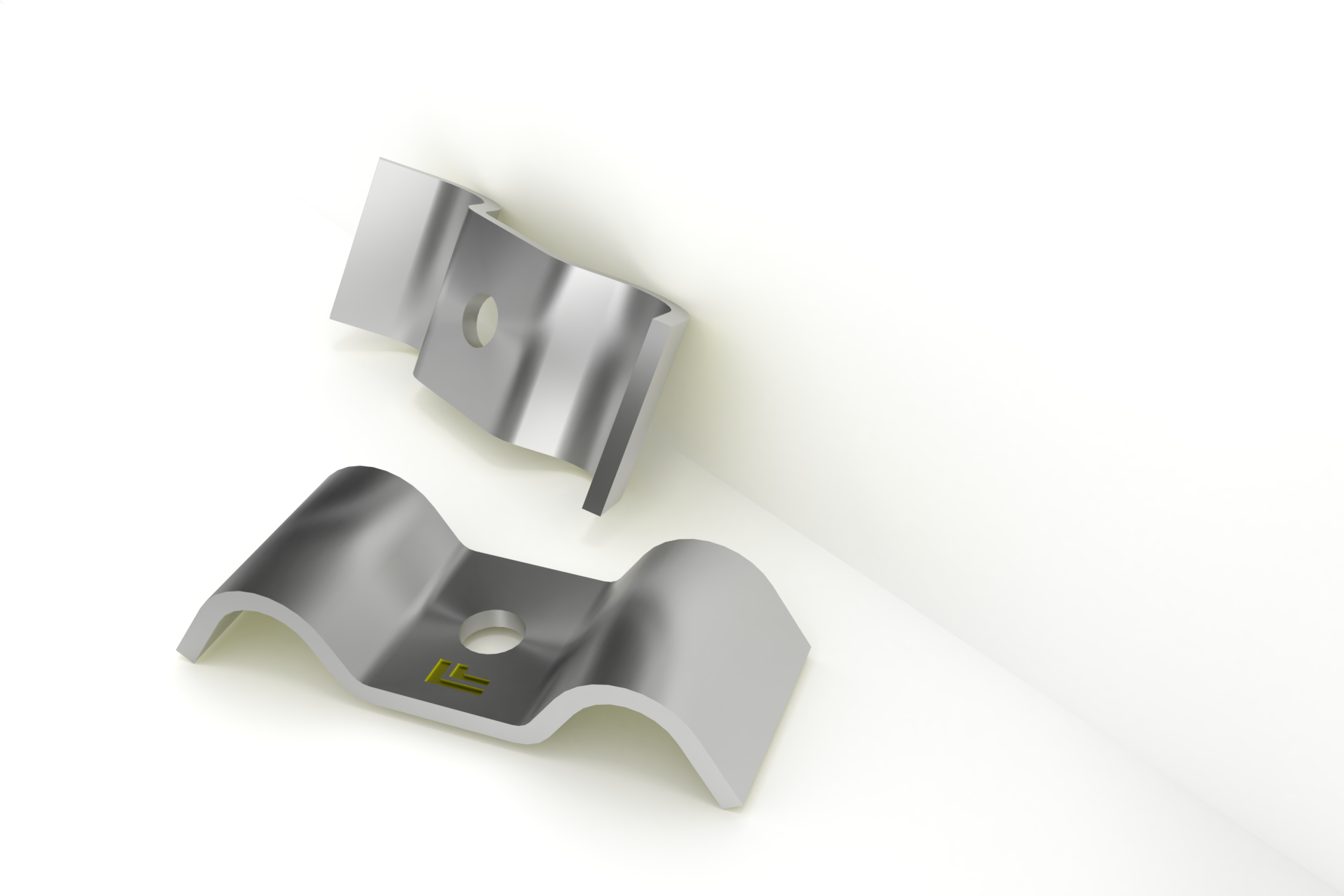

OBERTEIL 14, Edelstahl 1.4301
Klammeroberteil für Maschenteilung 50/51 mm Füllstabsweite mindestens 31 mm Verwendung von Sechskantschrauben DIN 933 M8 bei Montage Edelstahl 1.4301 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Inhalt: 1 Stück

880,41 €* / 1000 Stück
OBERTEIL 14, feuerverzinkt
Klammeroberteil für Maschenteilung 50/51 mm Füllstabsweite mindestens 31 mm Verwendung von Sechskantschrauben DIN 933 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Inhalt: 1 Stück

347,64 €* / 1000 Stück

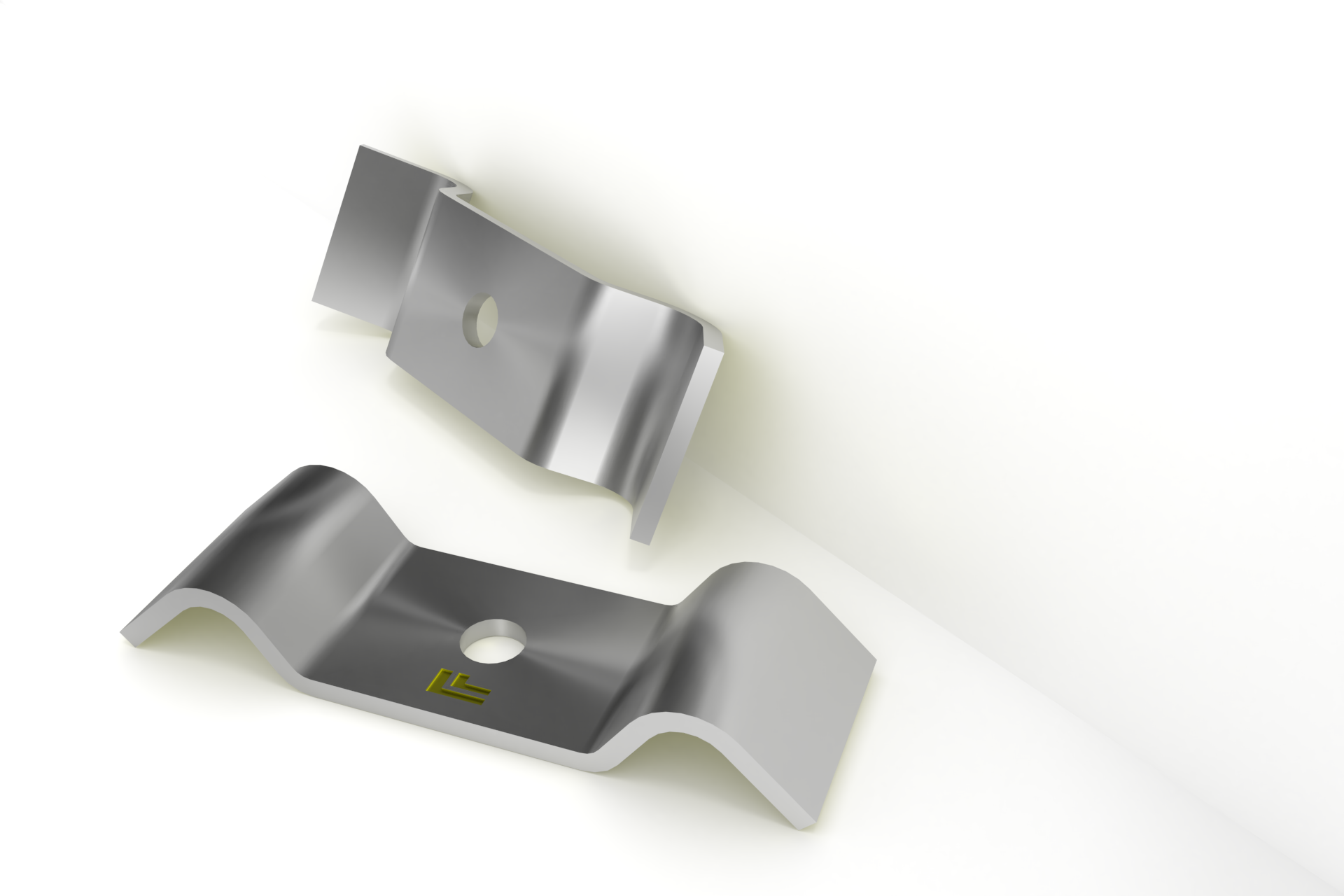

OBERTEIL 15, feuerverzinkt
Klammeroberteil für Maschenteilung 60/66/68 mm Füllstabsweite mindestens 31 mm Verwendung von Sechskantschrauben DIN 933 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Inhalt: 1 Stück

413,76 €* / 1000 Stück

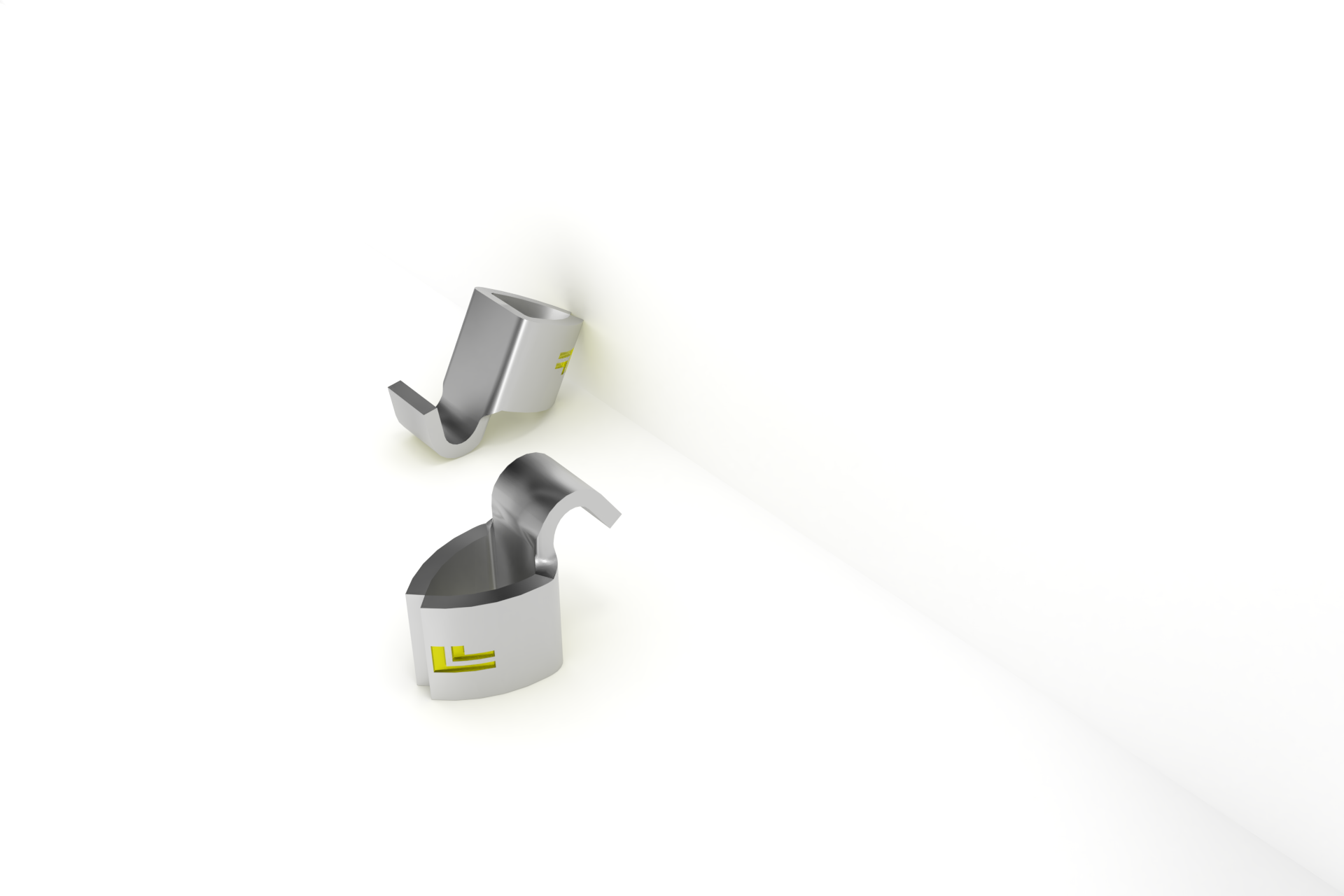

OBERTEIL 18, feuerverzinkt
Klammeroberteil für Maschenteilung ab 15 mm Bei Maschenteilung 15 mm bis Tragstabsstärke 3 mm Füllstabsweite mindestens 19 mm Verwendung von Zylinderschrauben mit Schlitz DIN 84 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Inhalt: 1 Stück

197,82 €* / 1000 Stück

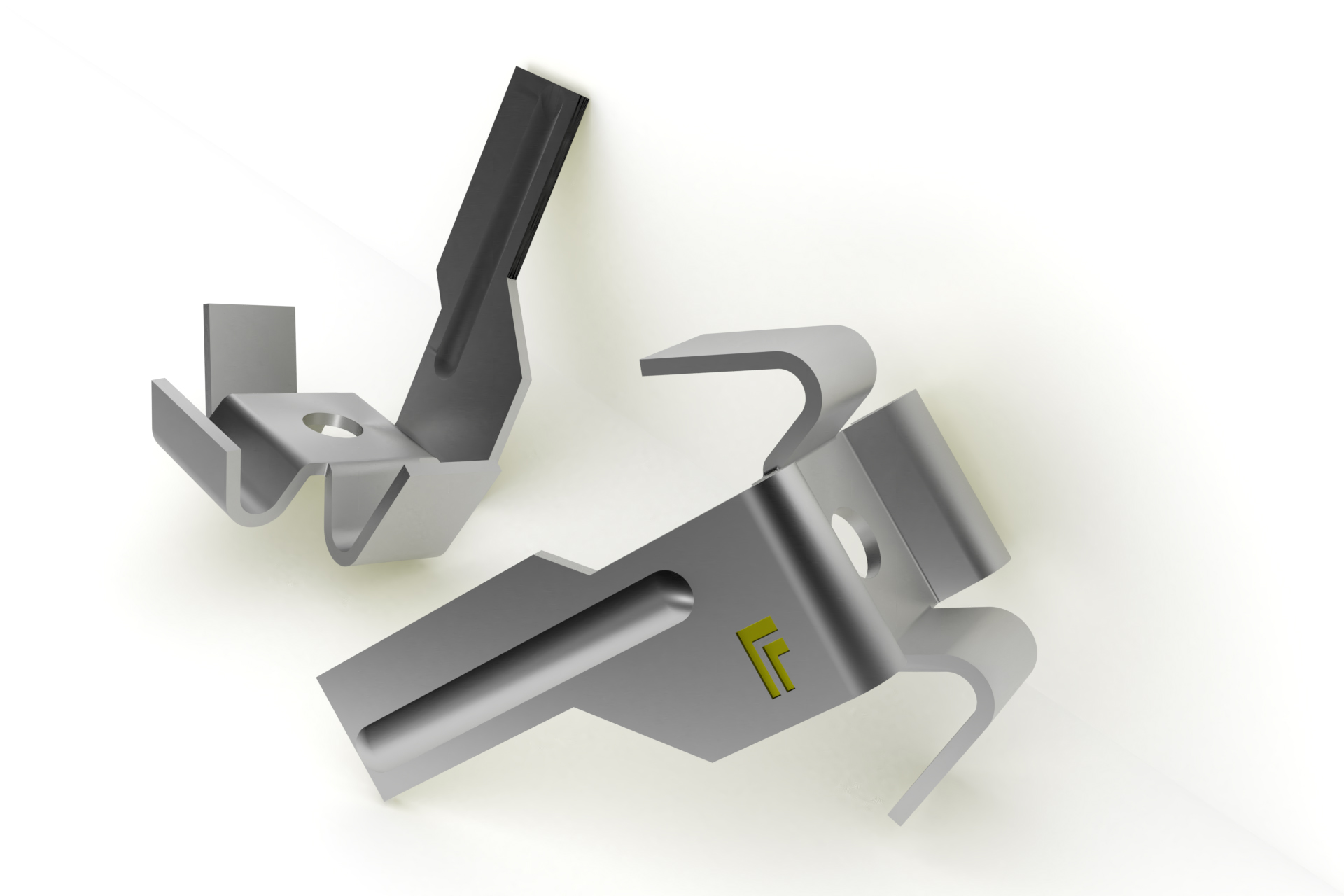

OBERTEIL 21, feuerverzinkt
Sicherheits-Klammeroberteil mit Arretierung für Maschenteilung 33/34 mm Füllstabsweite mindestens 26 mm Verwendung von Sechskantschrauben DIN 933 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Inhalt: 1 Stück

502,83 €* / 1000 Stück

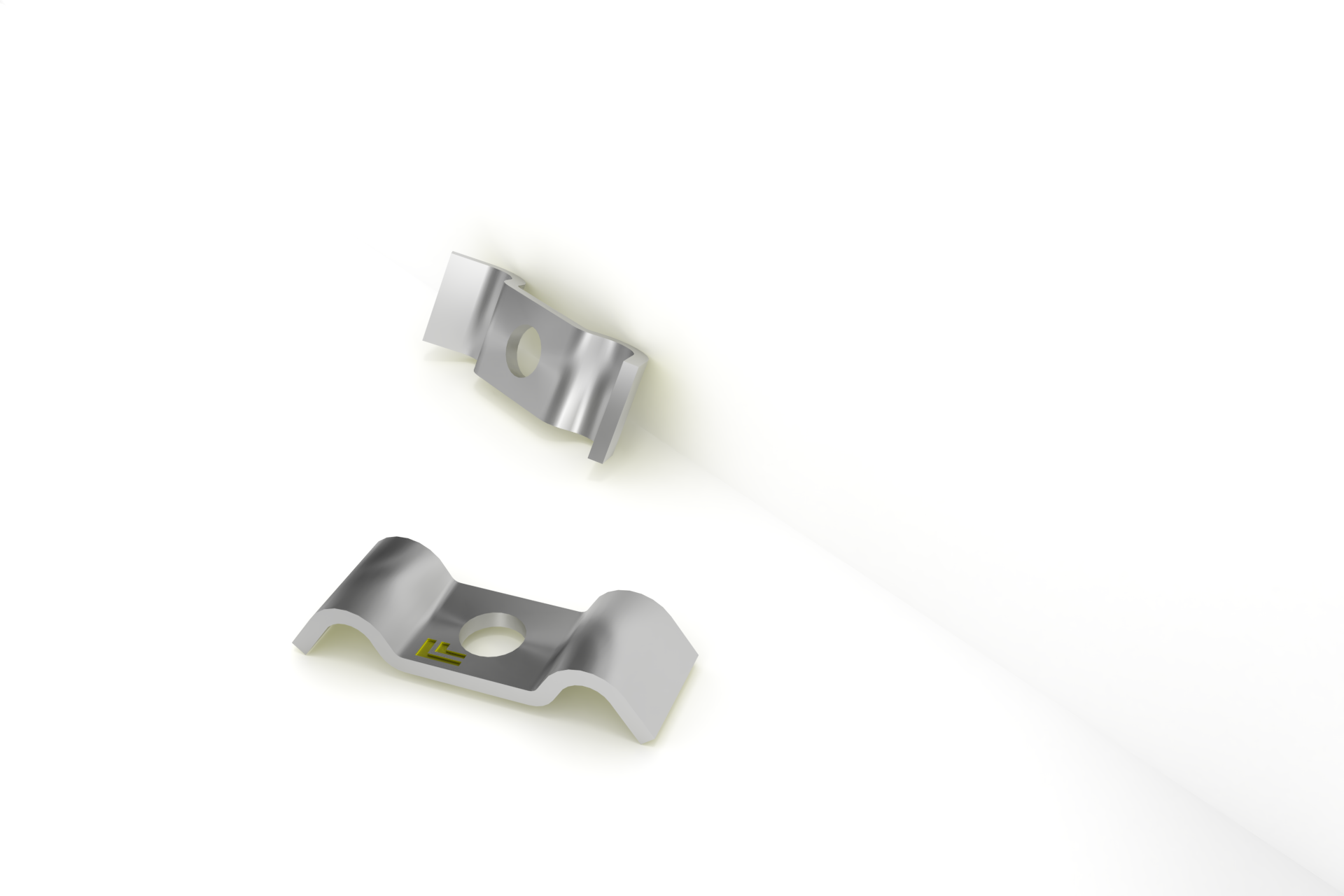

OBERTEIL 22 feuerverzinkt
Klammeroberteil für Maschenteilung 33/34 mm Füllstabsweite mindestens 18 mm Verwendung von Sechskantschrauben DIN 933 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Inhalt: 1 Stück

103,67 €* / 1000 Stück

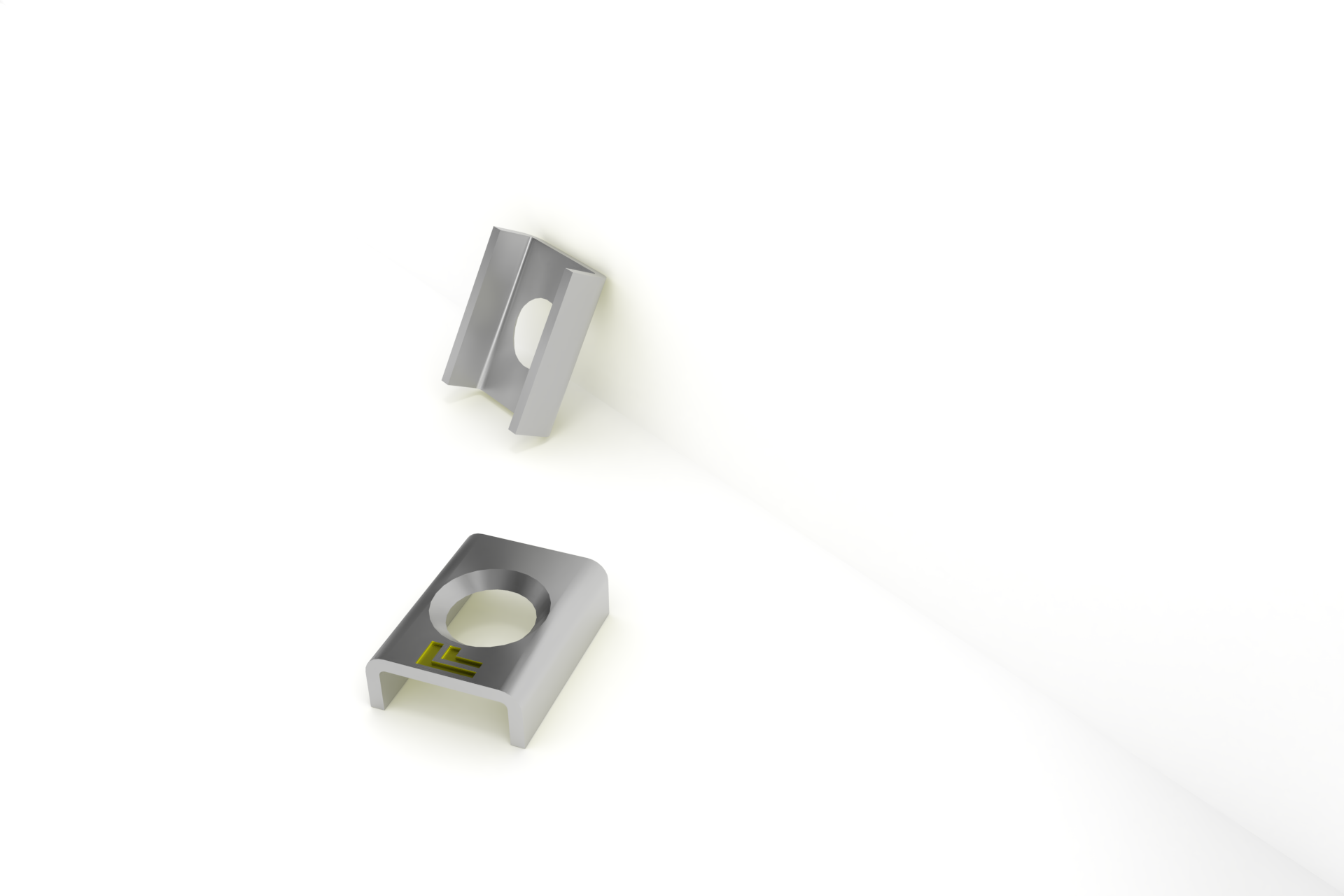

OBERTEIL 23, feuerverzinkt
Klammeroberteil montiert über 2 Füllstäbe Maschenweite mindestens 30 mm Füllstabsteilung maximal 12 mm Verwendung von Senkschrauben mit Innensechskant DIN 7991 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Inhalt: 1 Stück

103,94 €* / 1000 Stück

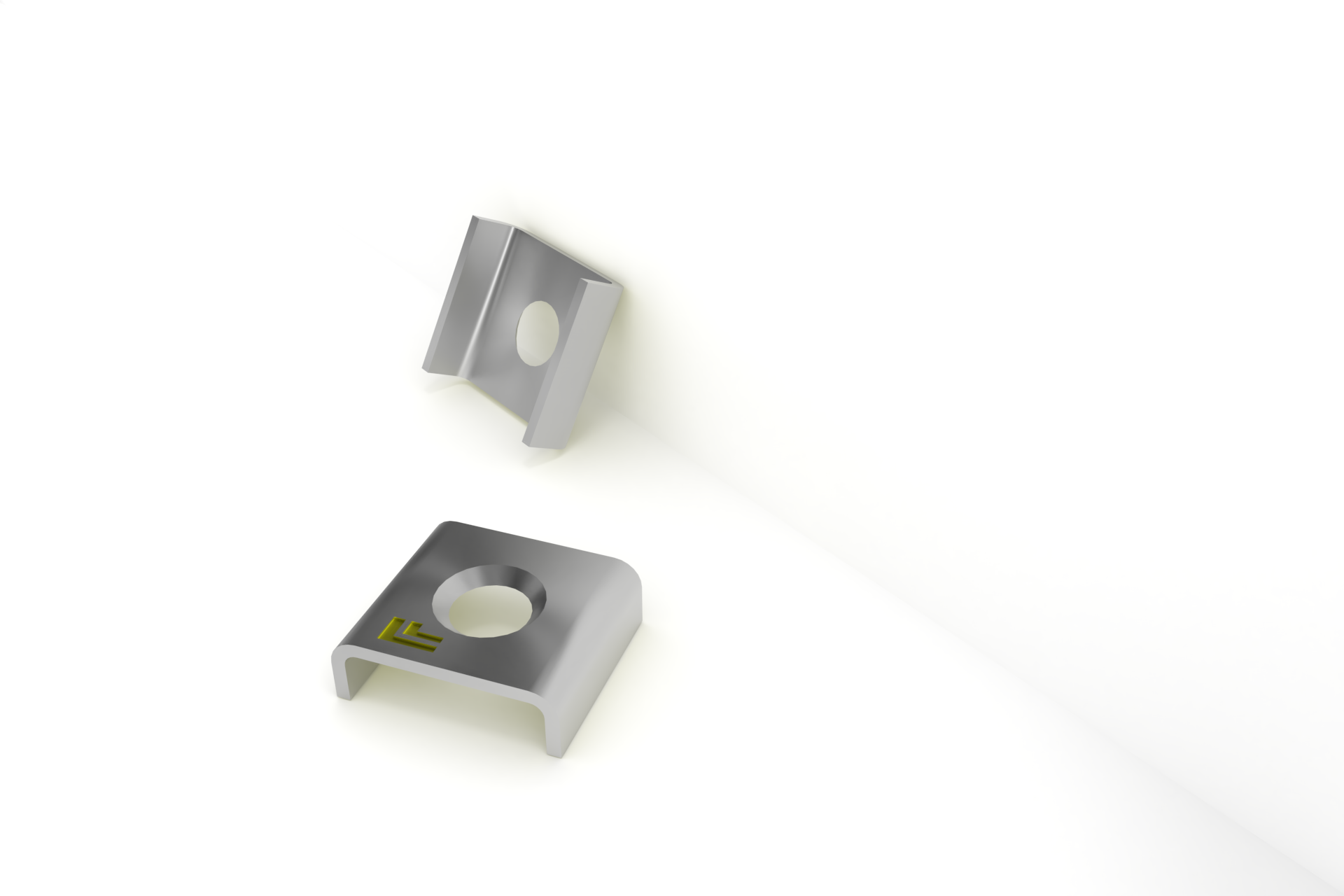

OBERTEIL 23S, feuerverzinkt
Klammeroberteil montiert über 2 Füllstäbe Maschenweite mindestens 30 mm Füllstabsteilung maximal 22 mm Verwendung von Senkschrauben mit Innensechskant DIN 7991 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Inhalt: 1 Stück

113,97 €* / 1000 Stück

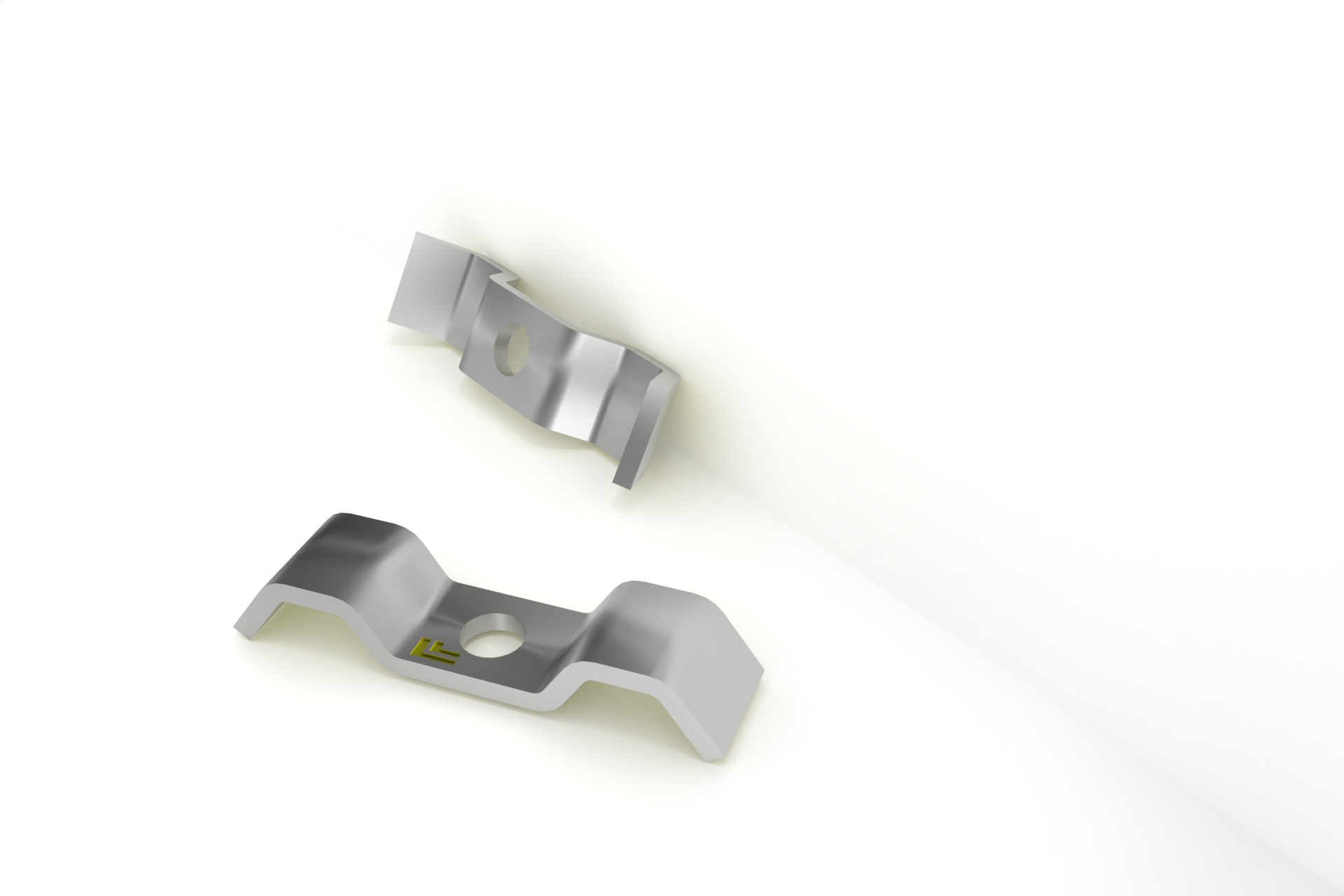

OBERTEIL 28, feuerverzinkt
Klammeroberteil für Maschenteilung 41/44/45 mm Füllstabsweite mindestens 18 mm Verwendung von Sechskantschrauben DIN 933 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Inhalt: 1 Stück

215,55 €* / 1000 Stück
OBERTEIL 29, Edelstahl 1.4301
Universal Telleroberteil für Maschenteilungen von 19 bis 45 mm leicht erhoben Auflage auf Rost Füllstabsweite mindestens 10 mm Verwendung von Sechskantschrauben DIN 933 M8 bei Montage Edelstahl 1.4301 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Inhalt: 1 Stück

798,84 €* / 1000 Stück
OBERTEIL 29, Edelstahl 1.4404
Universal Telleroberteil für Maschenteilungen von 19 bis 45 mm leicht erhoben Auflage auf Rost Füllstabsweite mindestens 10 mm Verwendung von Sechskantschrauben DIN 933 M8 bei Montage Edelstahl 1.4404 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Inhalt: 1 Stück

1.130,25 €* / 1000 Stück
