So befestigen Sie Gitterroste richtig

Gitterroste sind in vielen Bereichen im Einsatz, beispielsweise als Abdeckung von Lichtschächten, Treppenstufen oder als Bodenbelag in Industriehallen. Damit Gitterroste sicher und stabil liegen, ist eine gute Befestigung unerlässlich.

Arten von Gitterrostbefestigungen

Es gibt zwei Hauptarten von Gitterrostbefestigungen: Klemmen und Direktverschraubungen.

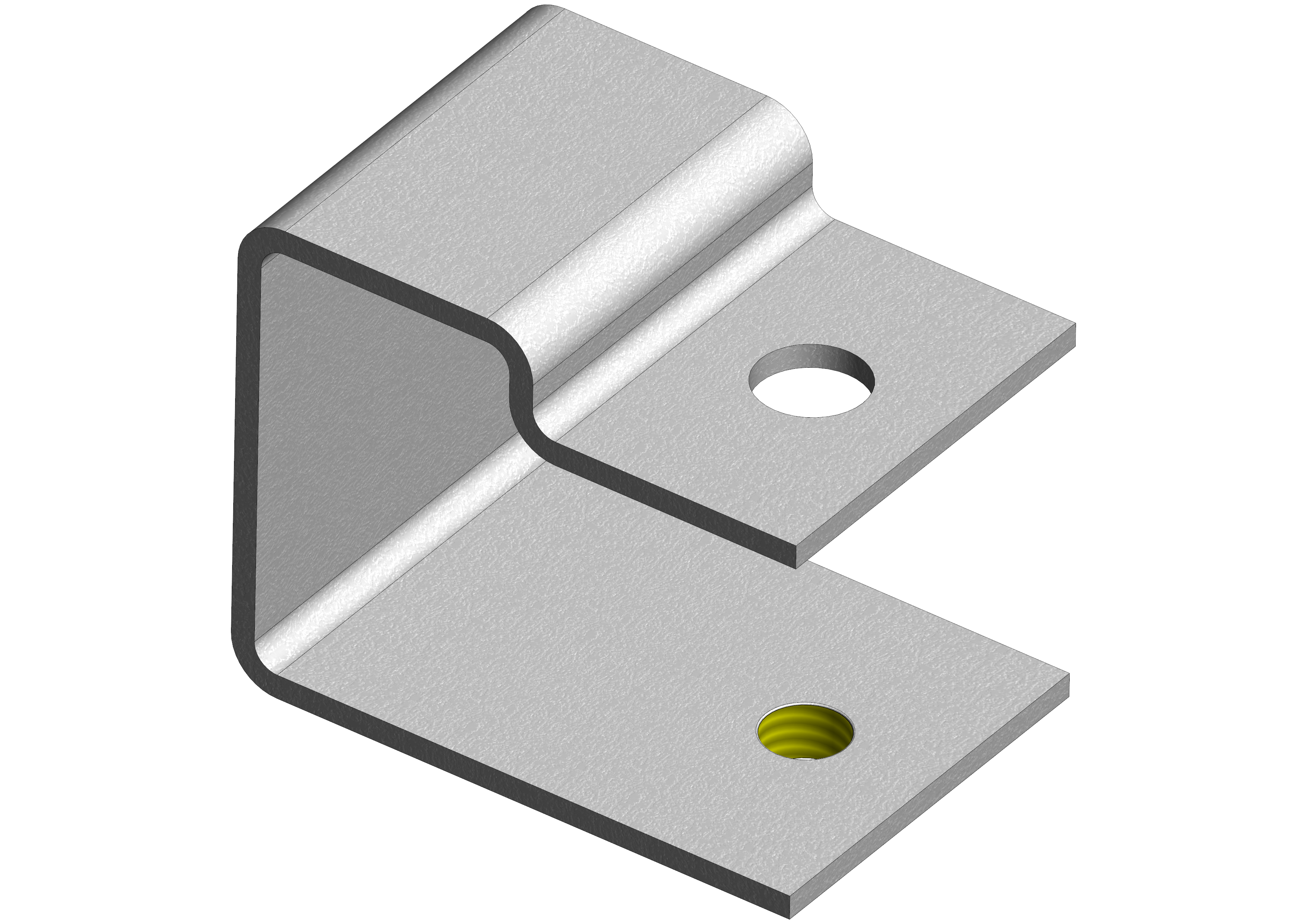

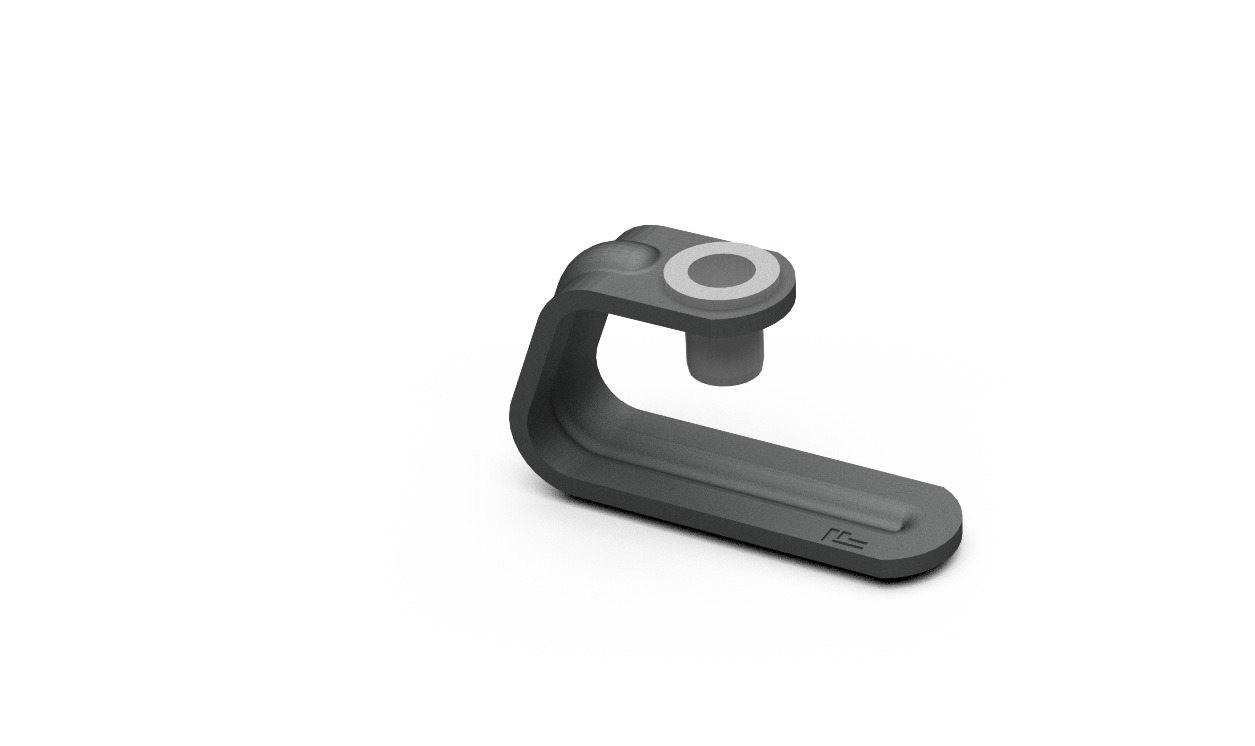

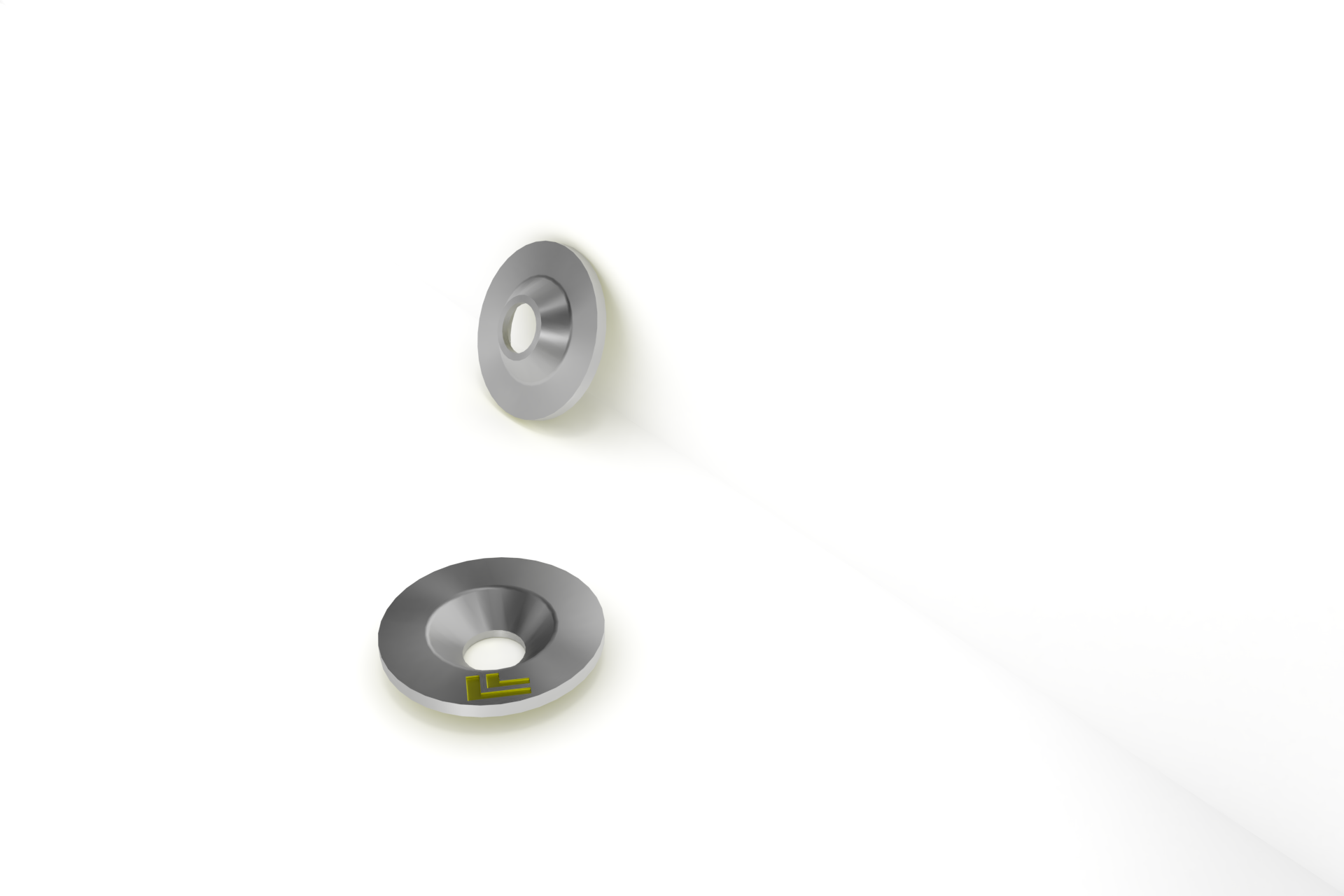

Klemmen

Klemmen sind die einfachste und kostengünstigste Art, Gitterroste zu befestigen. Sie werden in die Maschen des Gitterrostes eingehängt und mit einer Schraube oder einem Bolzen fixiert. Klemmen sind in verschiedenen Größen und Ausführungen erhältlich, sodass sie für Gitterroste mit unterschiedlichen Maschenbreiten und -formen geeignet sind.

Hakenschrauben

Hakenschrauben umschließen eine Trägerkonstruktion und sichern das Gitterrost gegen verschieben und abheben. Hakenschrauben werden mit einem Klemmenoberteil kombiniert. Je nach Ausführung der Hakenschraube wird eine Schraube oder Mutter zur Befestigung nötig.

Direktverschraubungen

Direktverschraubungen werden direkt in das Gitterrost oder den Untergrund verschraubt. Sie bieten eine hohe Stabilität und Sicherheit, sind jedoch auch etwas teurer als Klemmen. Direktverschraubungen sind in verschiedenen Ausführungen erhältlich, beispielsweise als Bohrschrauben oder Setzbolzenbefestigungen.

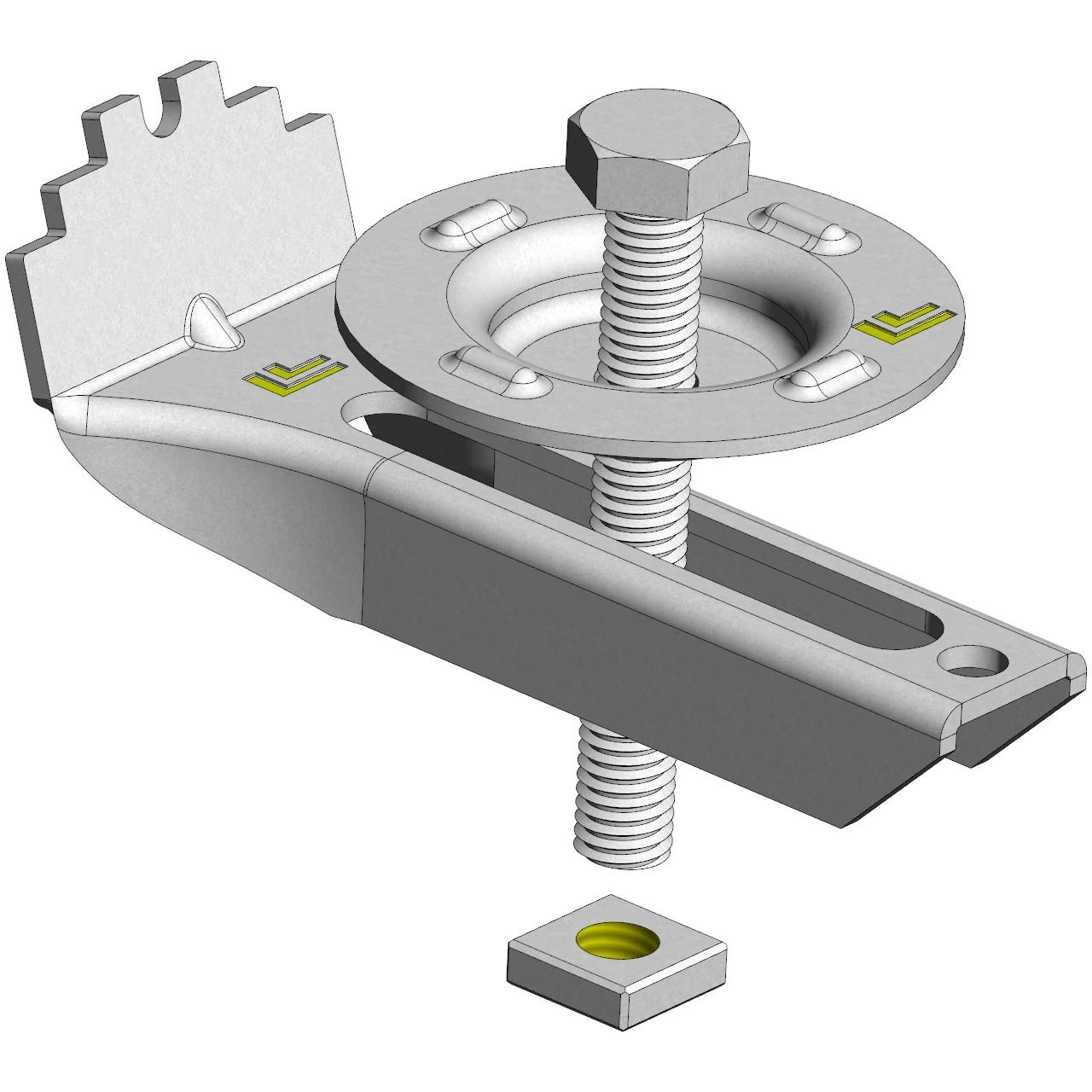

Befestigungssätze

Befestigungssätze sind zusammengefasste und auf den Anwendungsfall abgestimmte Kombinationen von Klemmen oder Hakenschrauben, die vormontiert oder lose als Set zur Verfügung gestellt werden.

Hakenschraube Typ U 100, M8, feuerverzinkt

Die Hakenschraube Typ U100 hat folgende Maße: L= 110 mm / B = 64 mm, passend für UPE100 Stahlträger.Die ARNELL Hakenschraube Typ U100 bietet einen weiten Einsatzbereich zur Befestigung von Gitterrosten am U Profil, UPE Profil, U Stahl, Vierkantrohr und Rechteckrohr gegen Verschieben oder Abheben.Relevante Maße für die Auswahl der Hakenschraube sind das Längenmaß (L) und das Breiteninnenmaß (B).Wir empfehlen die Auswahl so zu treffen, dass das Längenmaß (L) ca. 10 mm in die Höhe des Gitterrostes eingreift. Das Breiteninnenmaß sollte so gewählt werden, dass zum Breitenmaß des Stahlträgers ca. +9 mm addiert werden.

Produktnummer: 100494

5,09 €*

> 500 lagernd

J-Haken, M8x70, geomet

Hakenschraube Typ J-Haken, M8x70, geomet beschichtet

Produktnummer: 106044

Inhalt: 1 Stück (172,645200 €* / 100 Stück)

172,65 €* / 100 Stück

> 500 lagernd

M-Clip MC004, feuerverzinkt

feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Produktnummer: 105680

Inhalt: 1 Stück (230,265000 €* / 1000 Stück)

230,27 €* / 1000 Stück

> 500 lagernd

OBERTEIL 1, feuerverzinkt

Klammeroberteil für Maschenteilung 22 mm Füllstabsweite mindestens 19 mm Verwendung von Zylinderschrauben DIN 84 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Produktnummer: 100002

Inhalt: 1 Stück (295,406000 €* / 1000 Stück)

295,41 €* / 1000 Stück

> 500 lagernd

OBERTEIL 11 für Offshore Roste, feuerverzinkt

Klammeroberteil für Offshore Roste Maschenteilung 34 mm Füllstabsweite mindestens 31 mm Verwendung von Senkschrauben DIN 963 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Produktnummer: 100018

Inhalt: 1 Stück (350,000000 €* / 1000 Stück)

350,00 €* / 1000 Stück

> 500 lagernd

OBERTEIL 13, feuerverzinkt

Klammeroberteil für Maschenteilung 41/44/45 mm Füllstabsweite mindestens 31 mm Verwendung von Sechskantschrauben DIN 933 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Produktnummer: 100020

Inhalt: 1 Stück (360,000000 €* / 1000 Stück)

360,00 €* / 1000 Stück

> 500 lagernd

OBERTEIL 14, feuerverzinkt

Klammeroberteil für Maschenteilung 50/51 mm Füllstabsweite mindestens 31 mm Verwendung von Sechskantschrauben DIN 933 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Produktnummer: 100021

Inhalt: 1 Stück (1.103,178000 €* / 1000 Stück)

1.103,18 €* / 1000 Stück

> 500 lagernd

OBERTEIL 15, feuerverzinkt

Klammeroberteil für Maschenteilung 60/66/68 mm Füllstabsweite mindestens 31 mm Verwendung von Sechskantschrauben DIN 933 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Produktnummer: 100022

Inhalt: 1 Stück (1.312,998000 €* / 1000 Stück)

1.313,00 €* / 1000 Stück

> 500 lagernd

OBERTEIL 18, feuerverzinkt

Klammeroberteil für Maschenteilung ab 15 mm Bei Maschenteilung 15 mm bis Tragstabsstärke 3 mm Füllstabsweite mindestens 19 mm Verwendung von Zylinderschrauben mit Schlitz DIN 84 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Produktnummer: 100025

Inhalt: 1 Stück (627,749000 €* / 1000 Stück)

627,75 €* / 1000 Stück

> 500 lagernd

OBERTEIL 21, feuerverzinkt

Sicherheits-Klammeroberteil mit Arretierung für Maschenteilung 33/34 mm Füllstabsweite mindestens 26 mm Verwendung von Sechskantschrauben DIN 933 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Produktnummer: 100026

Inhalt: 1 Stück (1.595,647000 €* / 1000 Stück)

1.595,65 €* / 1000 Stück

OBERTEIL 22 feuerverzinkt

Klammeroberteil für Maschenteilung 33/34 mm Füllstabsweite mindestens 18 mm Verwendung von Sechskantschrauben DIN 933 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Produktnummer: 105083

Inhalt: 1 Stück (328,964000 €* / 1000 Stück)

328,96 €* / 1000 Stück

> 500 lagernd

OBERTEIL 23, feuerverzinkt

Klammeroberteil montiert über 2 Füllstäbe Maschenweite mindestens 30 mm Füllstabsteilung maximal 12 mm Verwendung von Senkschrauben mit Innensechskant DIN 7991 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Produktnummer: 100028

Inhalt: 1 Stück (329,820000 €* / 1000 Stück)

329,82 €* / 1000 Stück

> 500 lagernd

OBERTEIL 23S, feuerverzinkt

Klammeroberteil montiert über 2 Füllstäbe Maschenweite mindestens 30 mm Füllstabsteilung maximal 22 mm Verwendung von Senkschrauben mit Innensechskant DIN 7991 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Produktnummer: 100029

Inhalt: 1 Stück (361,665000 €* / 1000 Stück)

361,67 €* / 1000 Stück

> 500 lagernd

OBERTEIL 28, feuerverzinkt

Klammeroberteil für Maschenteilung 41/44/45 mm Füllstabsweite mindestens 18 mm Verwendung von Sechskantschrauben DIN 933 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Produktnummer: 100034

Inhalt: 1 Stück (260,000000 €* / 1000 Stück)

260,00 €* / 1000 Stück

> 500 lagernd

OBERTEIL 29, feuerverzinkt

Universal Telleroberteil für Maschenteilungen von 19 bis 45 mm leicht erhoben Auflage auf Rost Füllstabsweite mindestens 10 mm Verwendung von Sechskantschrauben DIN 933 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Produktnummer: 100035

Inhalt: 1 Stück (946,098000 €* / 1000 Stück)

946,10 €* / 1000 Stück

> 500 lagernd

OBERTEIL 4, feuerverzinkt

Telleroberteil für Maschenteilung 33/34 mm Mit Wasserloch und Rutschhemmung Füllstabsweite mindestens 30 mm Verwendung von Sechskantschrauben DIN 933 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Produktnummer: 100005

Inhalt: 1 Stück (731,469000 €* / 1000 Stück)

731,47 €* / 1000 Stück

> 500 lagernd

OBERTEIL 5, feuerverzinkt

Klammeroberteil für Maschenteilung 33/34 mm Füllstabsweite mindestens 23 mm Verwendung von Sechskantschrauben DIN 933 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Produktnummer: 100008

Inhalt: 1 Stück (130,000000 €* / 1000 Stück)

130,00 €* / 1000 Stück

> 500 lagernd

OBERTEIL 6, feuerverzinkt

Klammeroberteil für Maschenteilung 33/34 mm um 5 mm tiefgezogen, um den Schraubenkopf abzusenken Füllstabsweite mindestens 26 mm Verwendung von Sechskantschrauben DIN 933 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Produktnummer: 100011

Inhalt: 1 Stück (190,000000 €* / 1000 Stück)

190,00 €* / 1000 Stück

> 500 lagernd

OBERTEIL 74, feuerverzinkt

Klammeroberteil für GFK Maschenteilung 38/40 mm Füllstabsweite mindestens 26 mm Stegbreite maximal 6 mm Verwendung von Sechskantschrauben DIN 933 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Produktnummer: 100041

Inhalt: 1 Stück (646,598000 €* / 1000 Stück)

646,60 €* / 1000 Stück

> 500 lagernd

OBERTEIL 8, feuerverzinkt

Sicherheits-Klammeroberteil mit Arretierung für Maschenteilung 33/34 mm Füllstabsweite mindestens 16 mm Verwendung von Sechskantschrauben DIN 933 M8 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Produktnummer: 100015

Inhalt: 1 Stück (420,000000 €* / 1000 Stück)

420,00 €* / 1000 Stück

OBERTEIL 81 für Blechprofilroste, feuerverzinkt

Produktnummer: 100048

Inhalt: 1 Stück (130,000000 €* / 1000 Stück)

130,00 €* / 1000 Stück

OBERTEIL 86 m. Loch 7,5mm, feuerverzinkt

Telleroberteil für Maschenteilung 22/25 mm sehr flacher Überstand am Gitterrost Füllstabsweite mindestens 18 mm Verwendung von M6 Senkschrauben DIN 7991/ISO 10642 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Produktnummer: 101668

Inhalt: 1 Stück (200,000000 €* / 1000 Stück)

200,00 €* / 1000 Stück

> 500 lagernd

OBERTEIL 86 m. Loch 9mm, feuerverzinkt

Telleroberteil für Maschenteilung 22/25 mm sehr flacher Überstand am Gitterrost Füllstabsweite mindestens 18 mm Verwendung von M8 Senkschrauben DIN 7991/ISO 10642 bei Montage feuerverzinkt nach DIN EN ISO 1461 Gitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Produktnummer: 104969

Inhalt: 1 Stück (542,354000 €* / 1000 Stück)

542,35 €* / 1000 Stück

SET 0531, DIN 933 M8x60, DIN 557, feuerverzinkt, montiert

Befestigungssatz für Maschenteilung 33/34 mm Füllstabsweite mindestens 26 mm Verwendung bis Rosthöhe 40 mm feuerverzinkt nach DIN EN ISO 1461 Befestigungssatz bestehend aus: Oberteil 5, feuerverzinkt Unterteil 31, feuerverzinkt Sechskantschraube DIN 933 M8x60, Stahl 4.8,feuerverzinkt Vierkantmutter DIN 557 M8, feuerverzinktGitterrostbefestigungen unterliegen derzeit keinen CE-Normen, müssen jedoch gemäß den für den Anwendungsfall geltenden gesetzlichen Bestimmungen verwendet werden.

Produktnummer: 101012

2,14 €*

Welche Gitterrostbefestigung ist die Richtige?

Die Wahl der richtigen Gitterrostbefestigung hängt von verschiedenen Faktoren ab, beispielsweise von der Größe und Art des Gitterrostes, dem Auflager des Gitterrostes und den Anforderungen an die Sicherheit. Zusätzlich ist der Einsatzzweck und Einsatzort entscheidend für die Auswahl des korrekten Korrosionsschutzes.

Für kleinere Gitterroste und leichte Belastungen sind Klemmen in der Regel ausreichend. Für größere Gitterroste, schwere Belastungen oder in Bereichen mit erhöhtem Sicherheitsrisiko sind Direktverschraubungen die bessere Wahl.

Sicherheitsbefestigung in Absturzbereichen

In Bereichen, in denen Absturzgefahr besteht, ist eine zusätzliche Sicherheitsbefestigung erforderlich. Diese verhindert, dass der Gitterrost verschoben oder abgehoben werden kann. Für die Sicherung von Lichtschachtrosten sind in verschiedenen Befestigungsausführungen erhältlich, beispielsweise als Ketten, als Bügel oder Verschluss.

Montage von Gitterrostbefestigungen

Die Montage von Gitterrostbefestigungen ist in der Regel relativ einfach. Die genaue Vorgehensweise hängt von der Art der Befestigung ab. Bei Klemmen werden diese in die Maschen des Gitters eingehängt und mit einer Schraube oder einem Bolzen fixiert. Bei Direktverschraubungen werden die Schrauben oder die Setzbolzenbefestigungen direkt in das Auflager gesetzt.

Fazit

Gitterroste sollten immer sicher und stabil befestigt werden. Die Wahl der richtigen Befestigung hängt von verschiedenen Faktoren ab. Bei der Montage von Gitterrostbefestigungen ist die genaue Vorgehensweise zu beachten.
